Процесс покраски польской офсетной антенны LAMINAS 2,4m (240*270см)

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Процесс покраски тайваньской секторной прямофокусной антенны Jonsa 3,2м

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

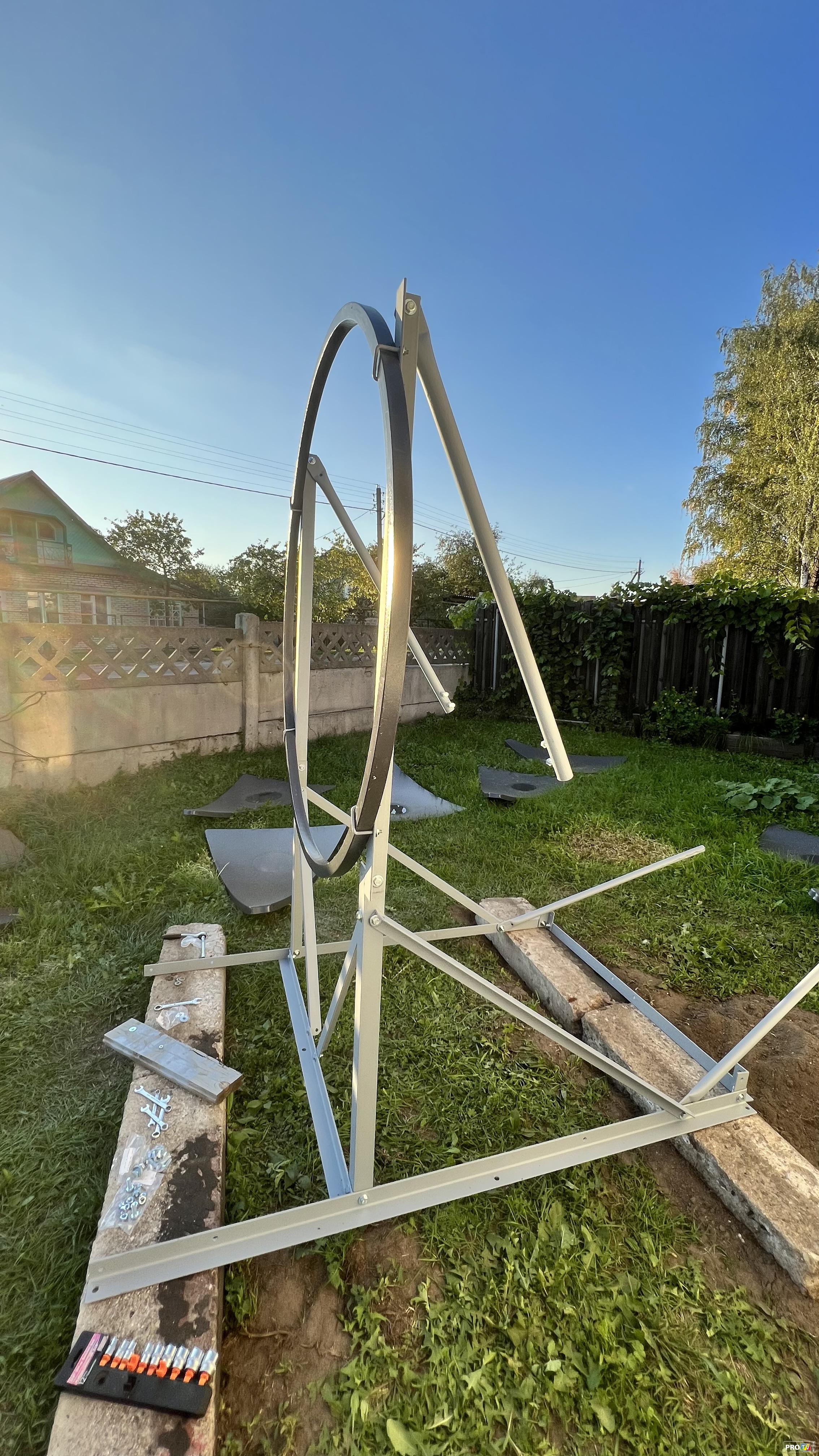

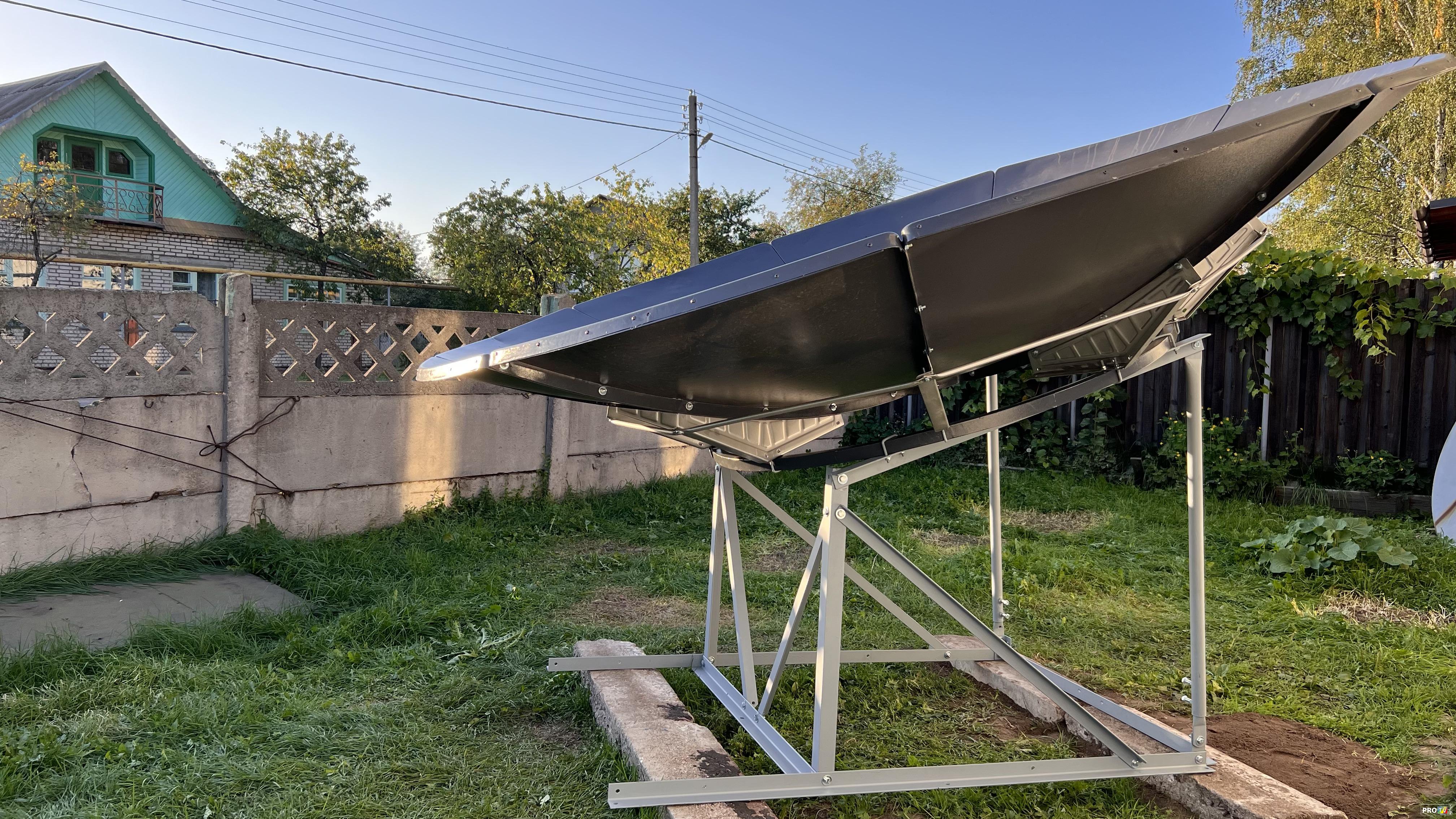

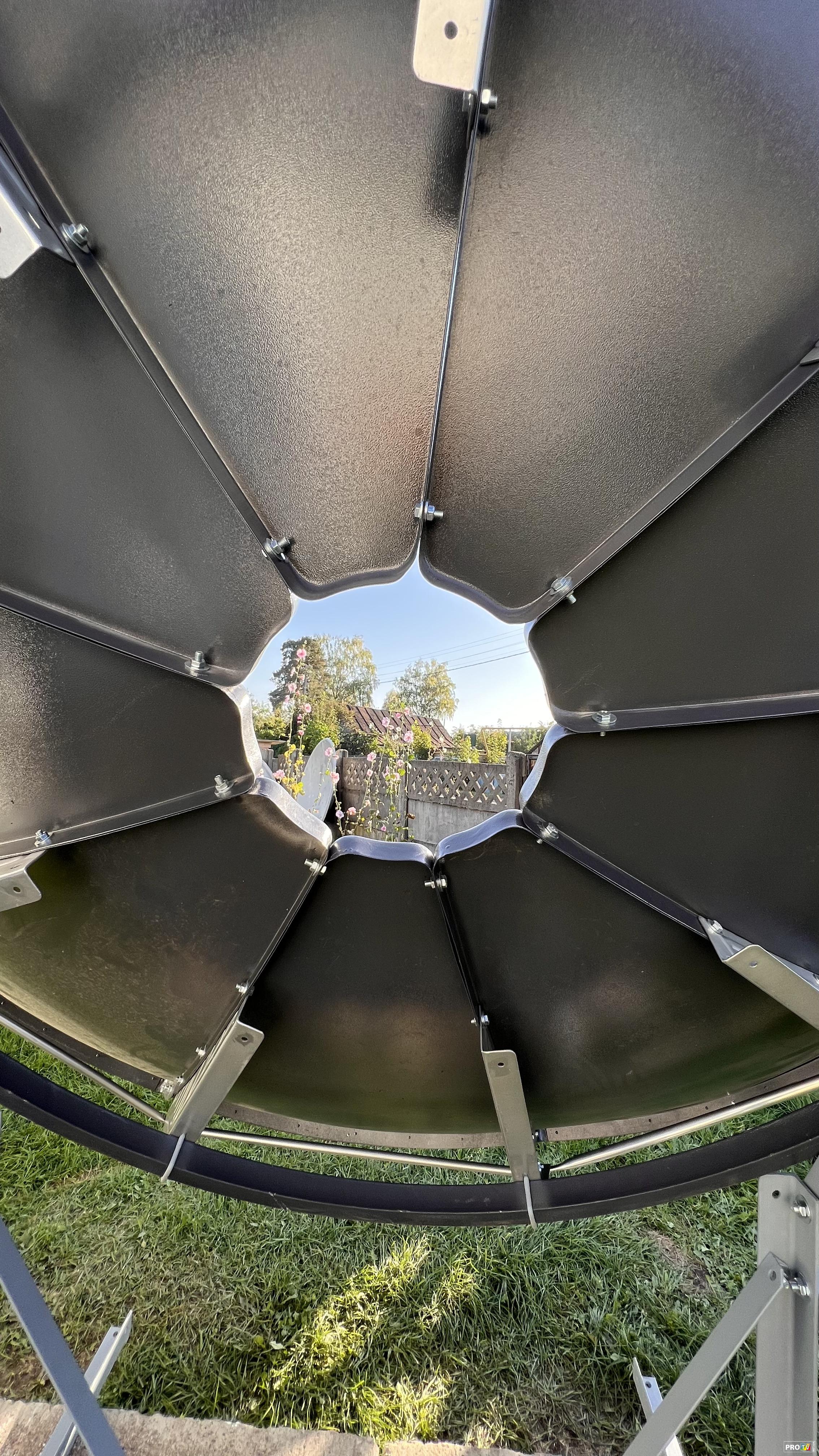

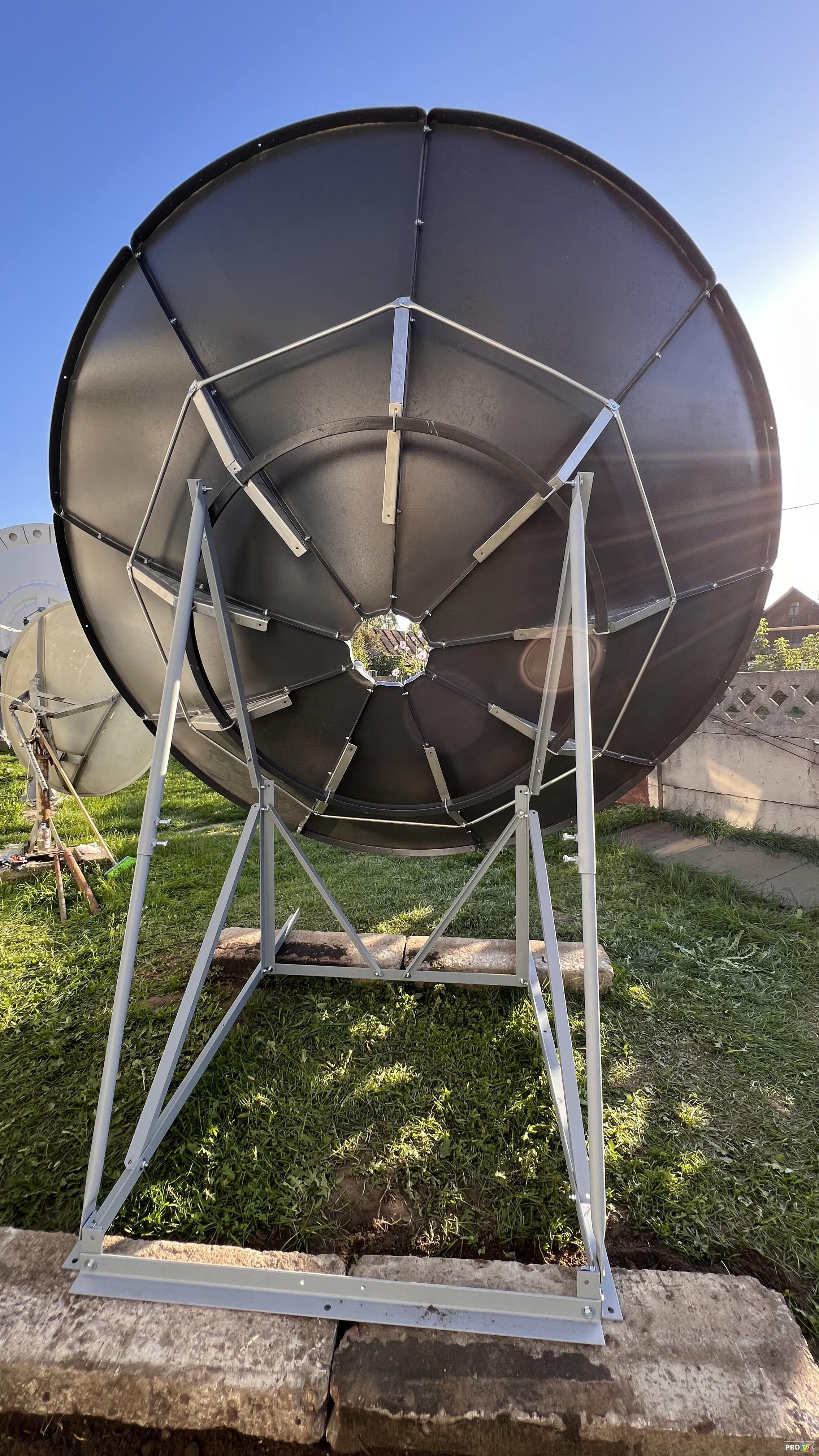

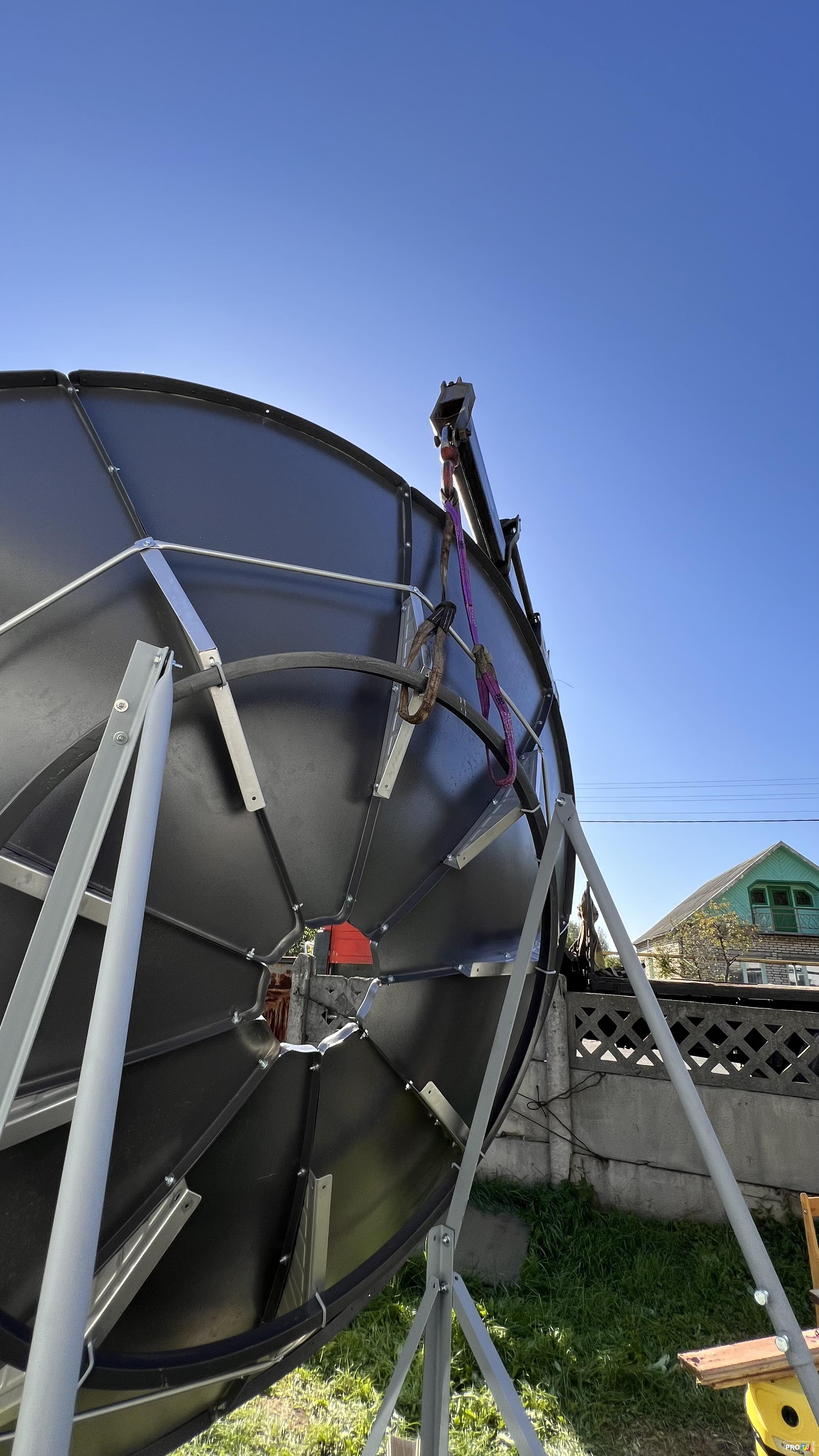

Решил собрать антенну Jonsa 4,2m,что бы узнать её реальный фокус для изготовления штанг держателей конвертеров.


Очень хорошо ,что тайваньцы указали количество болтов и гаек


Так как антенна приехала без единого соединения,они были сразу куплены

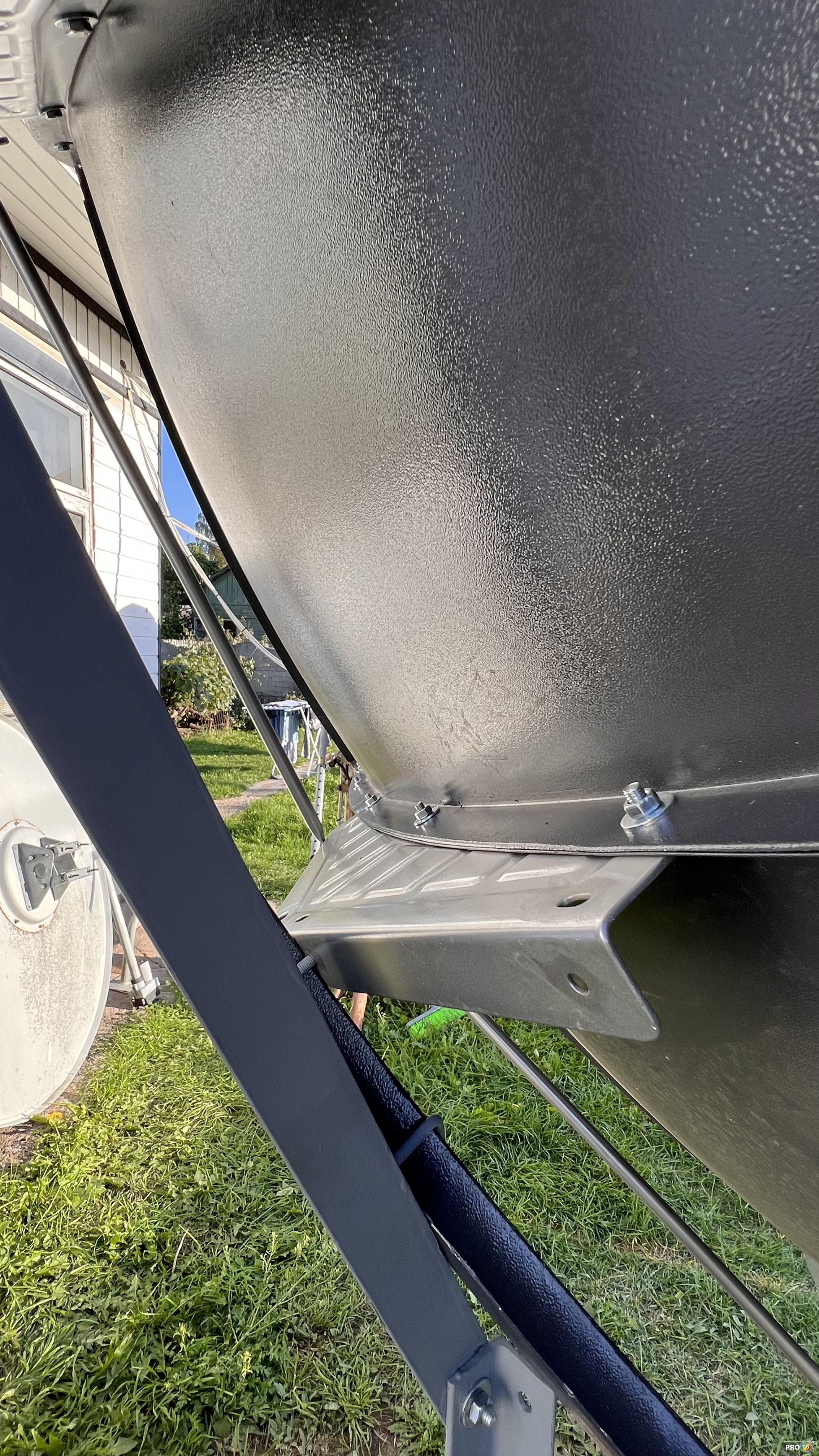

Каркасные составляющие элементы были выкрашены в белую грунт краску ГФ-021(гост)



































































p.s. Такую антенну лучше конечно собирать минимум два,а лучше четыре человека...

Попробуем опеределить фокус антенны,но сначала смотрим,что нам заявляют с самого завода:



Как видим фокусное расстояние 1470 см.

Далее измеряем антенну,где определяем диаметр антенны .а именно её рабочую площадь и глубину в центре параболы











В итоге имеем диаметр 4200 мм и глубину в центре параболы-725мм.
Далее берём программу Странника (Юрия Филатова) Парабола (которая точно показывает фокус антенны) и водим эти показатели:




Как видим фокус от заводского отличается
1470 (Завод)
1521 (Парабола)

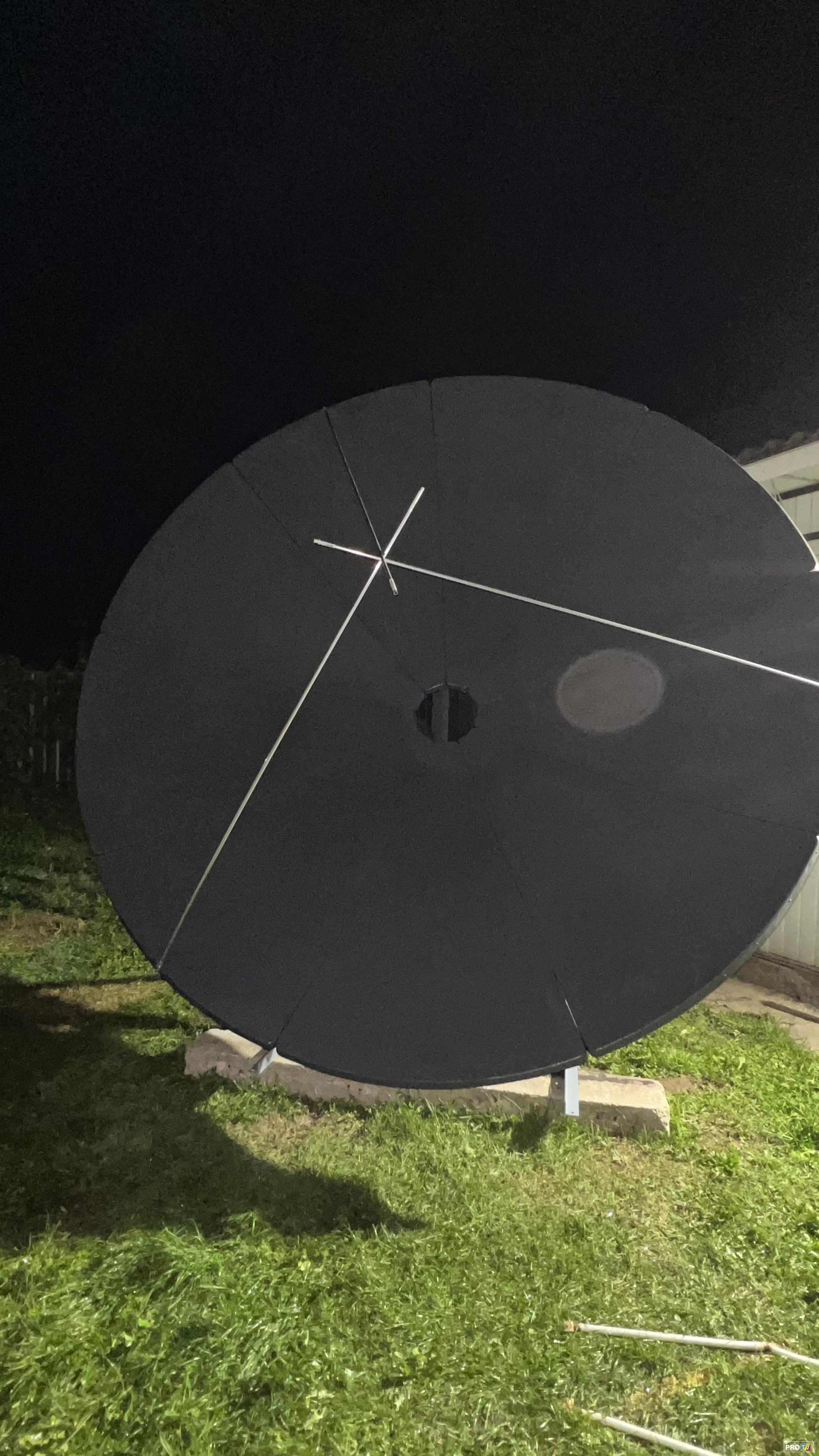

Длинну штанги держателей возьмём с запасом для подгона,так как крепится они будут за зеркалом на держателях.

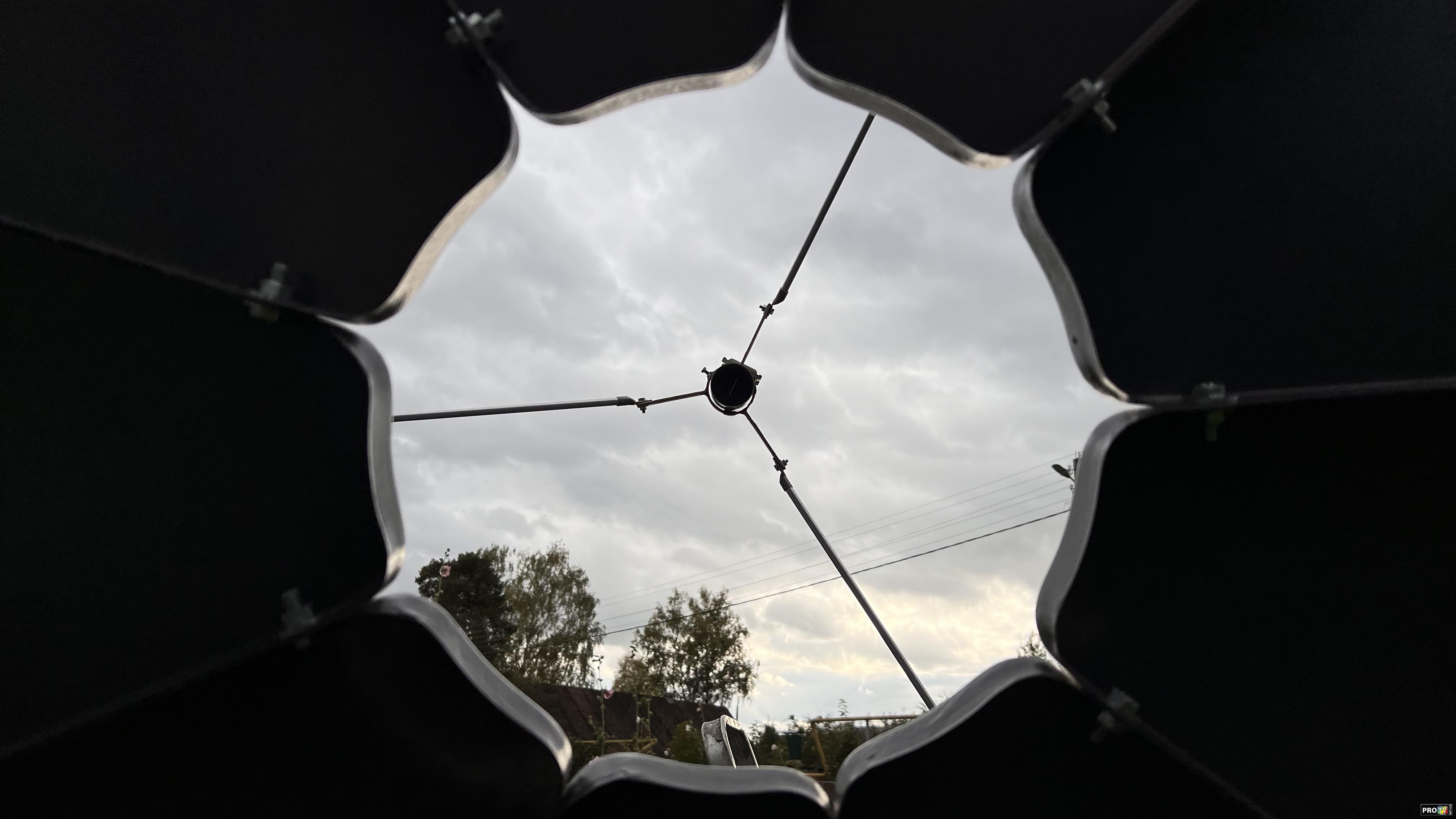

Планируемое их количество три прочных шт.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum





vitalik19 Доброго дня! Проверьте центральную часть Вашей антенны на предмет наличия в центре зеркала плоского ( а не параболическиго участка ). Сдается мне, что у Вас не классический параболоид, а антенна с кольцевым фокусом. Успеха и удачи.

Спасибо за внимание.

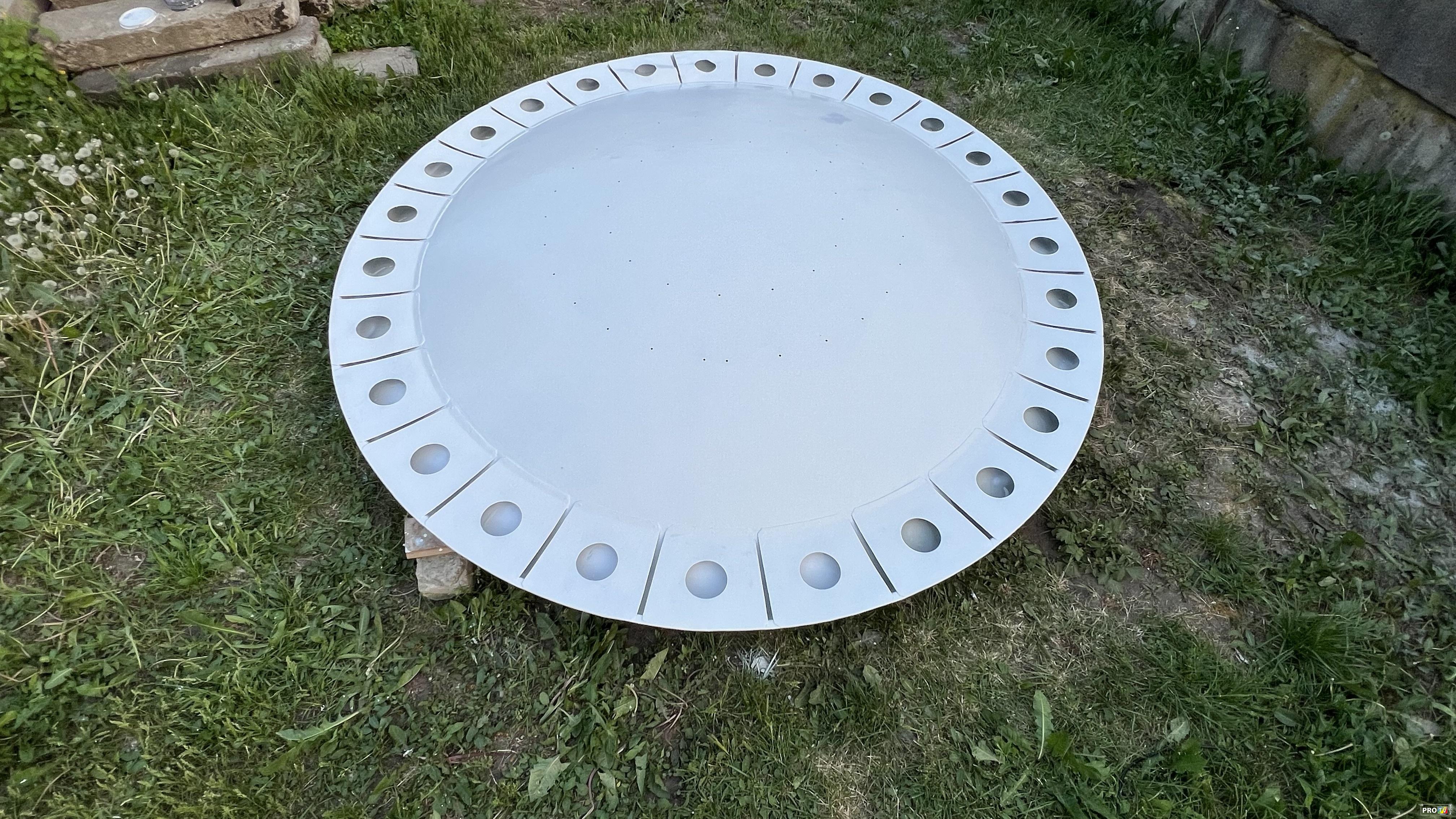

Центральная часть как раз имеет не плоскую поверхность,а параболическую,это можно увидеть когда я её реставрировал:
http://satdx.2ua.in.ua/viewtopic.php?p=7653#p7653

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Смущает меня все-таки расхождение в 50 мм. Это около 3% . Многовато. Можно, конечно, заняться измерением профиля поверхности зеркала, а можно не заморачиваться. Дальнейшая практика настройки антенны покажет, где правда. Успеха и удачи.

Да практически на всех антеннах фокус неидеален,включая прямофокусы супрал,мабо,нонна,ахтырки,тернополь и тд...все подгонялись по реальному сигналу.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

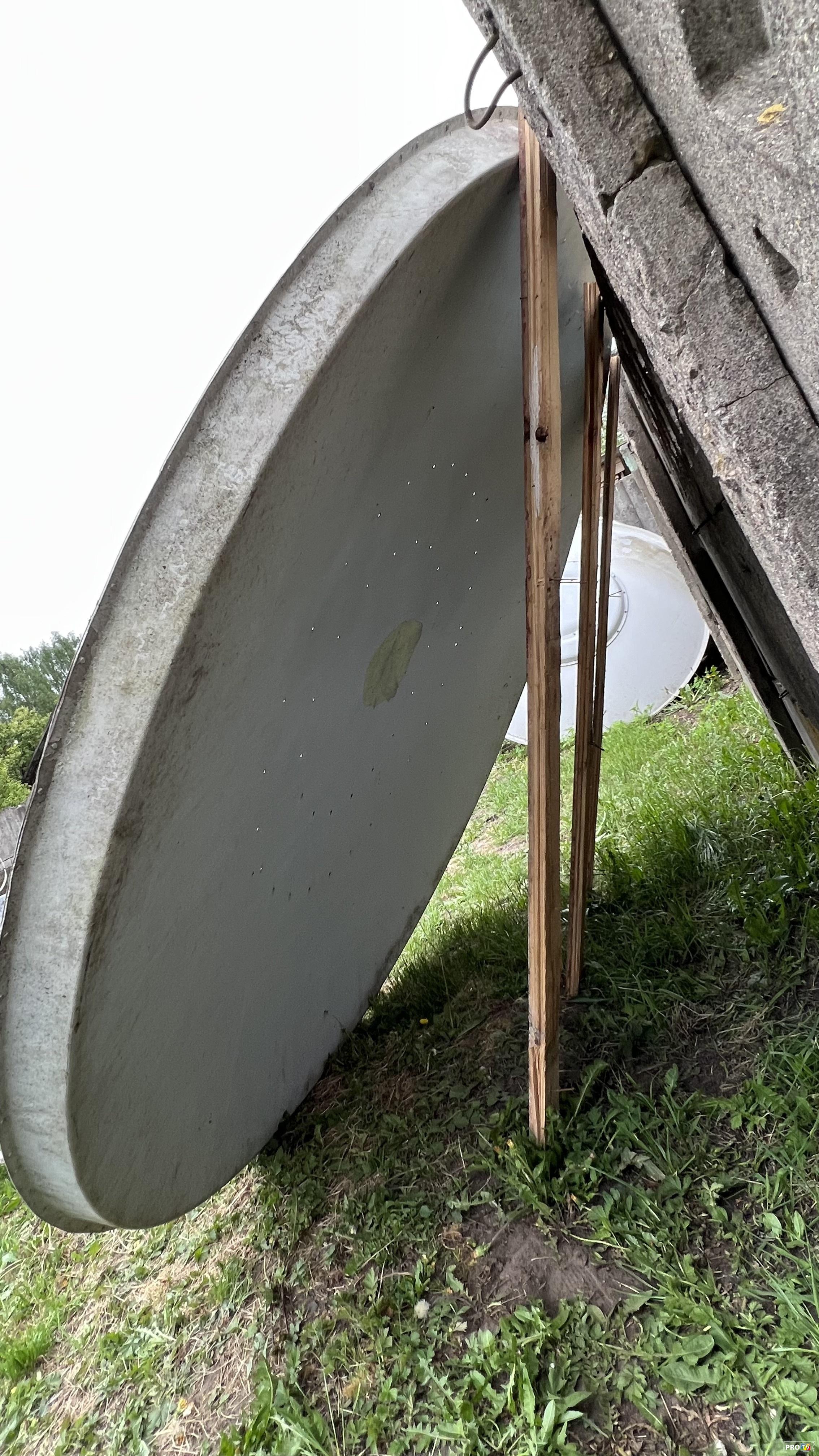

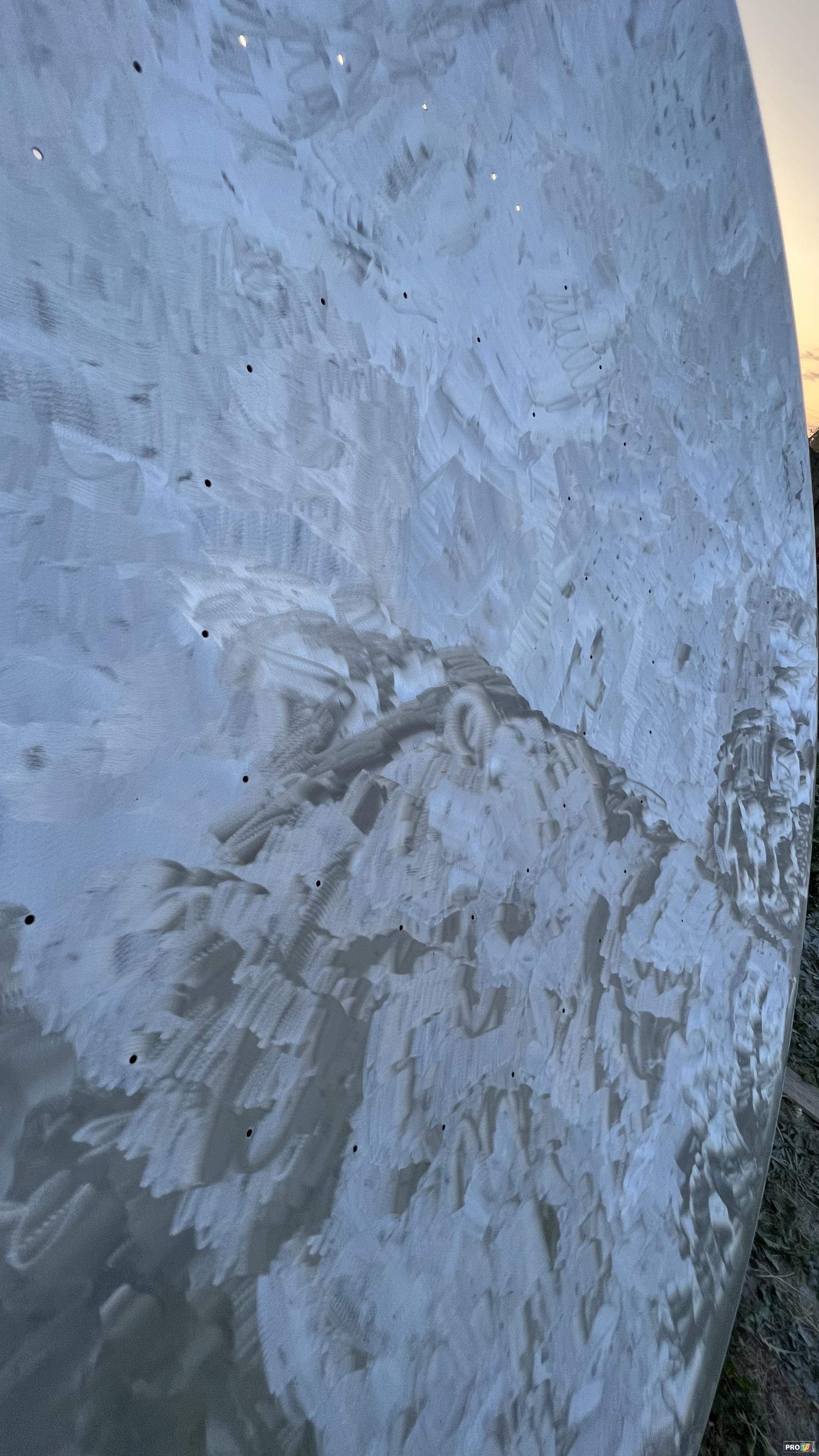

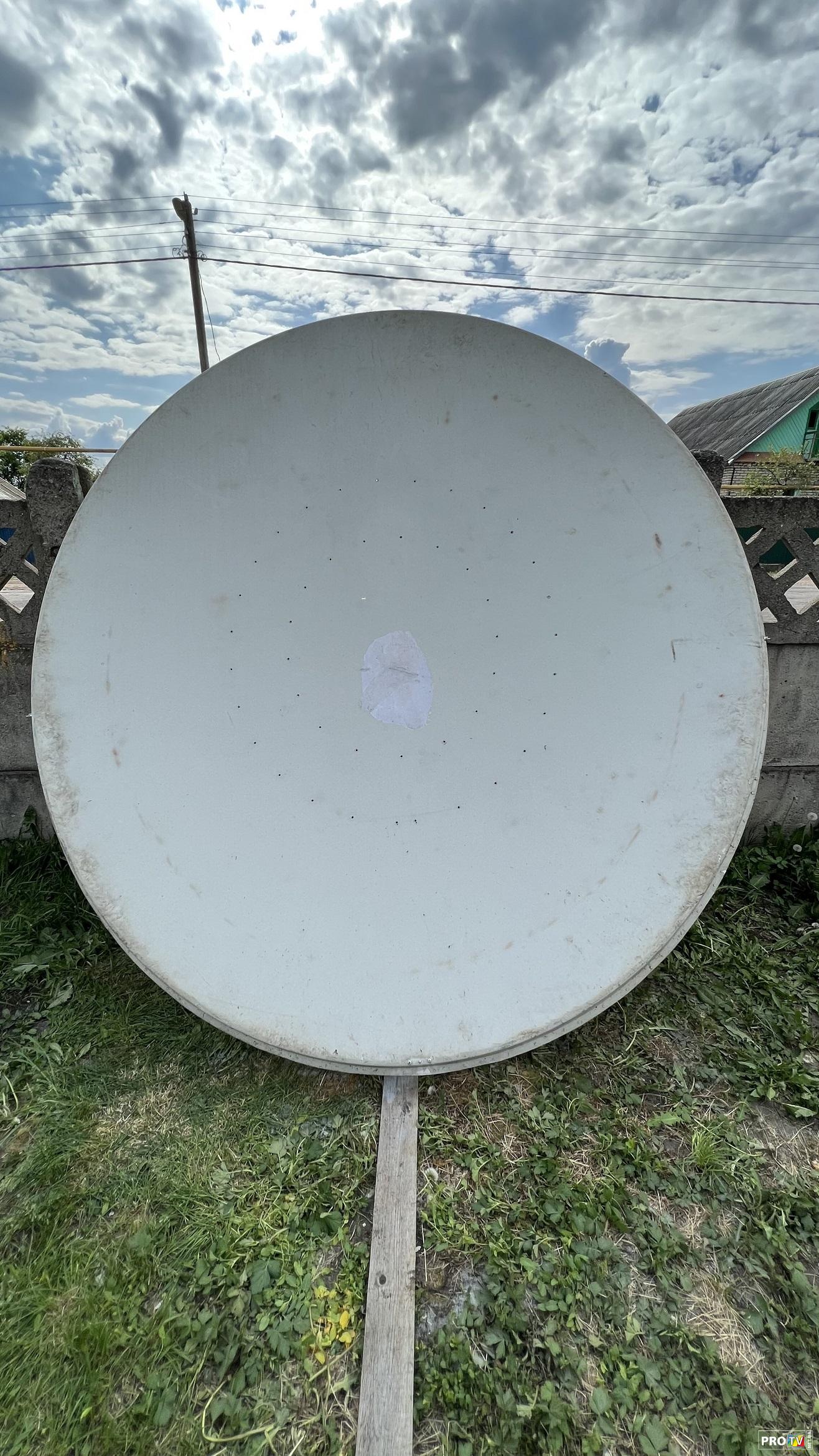

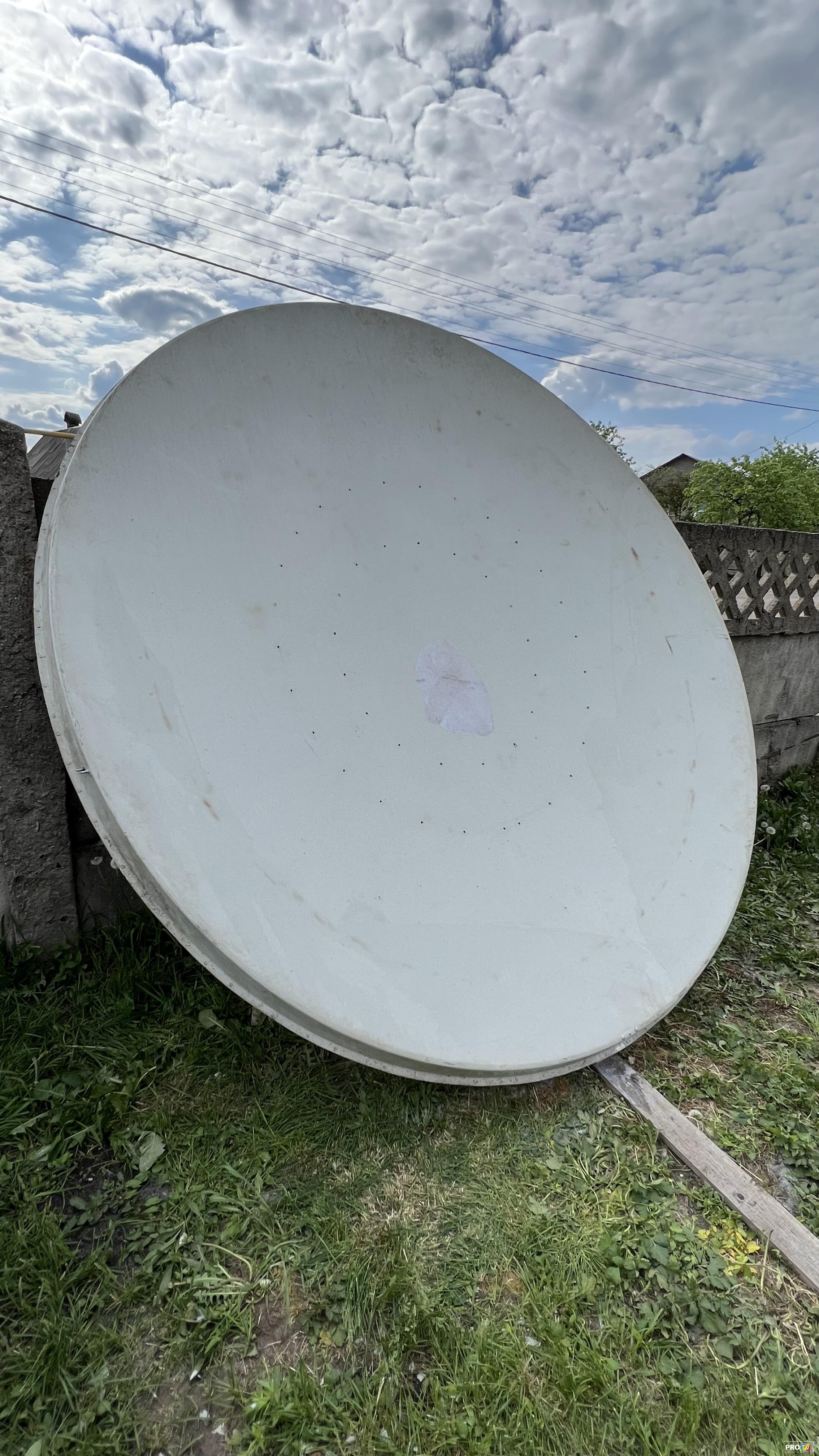

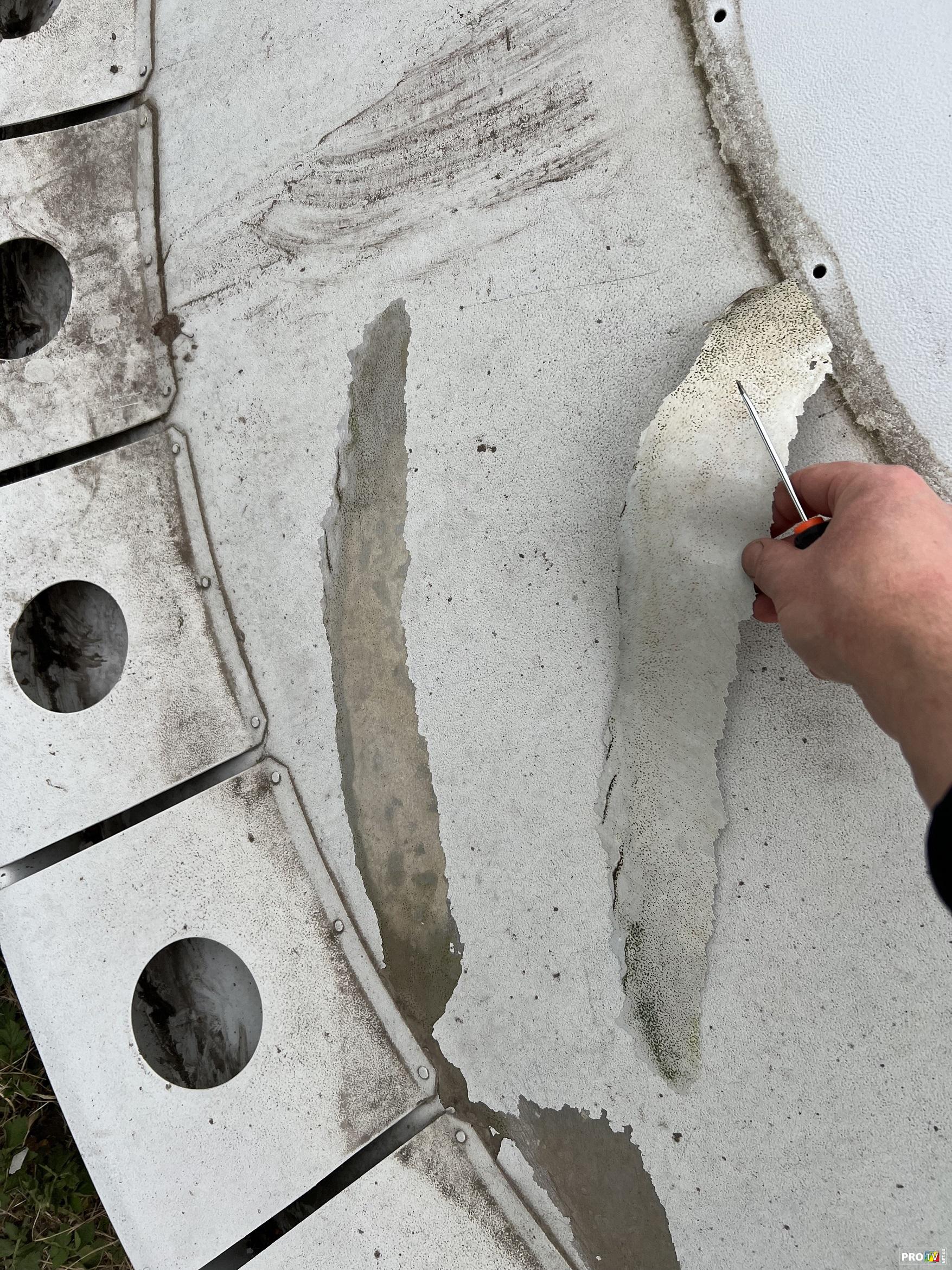

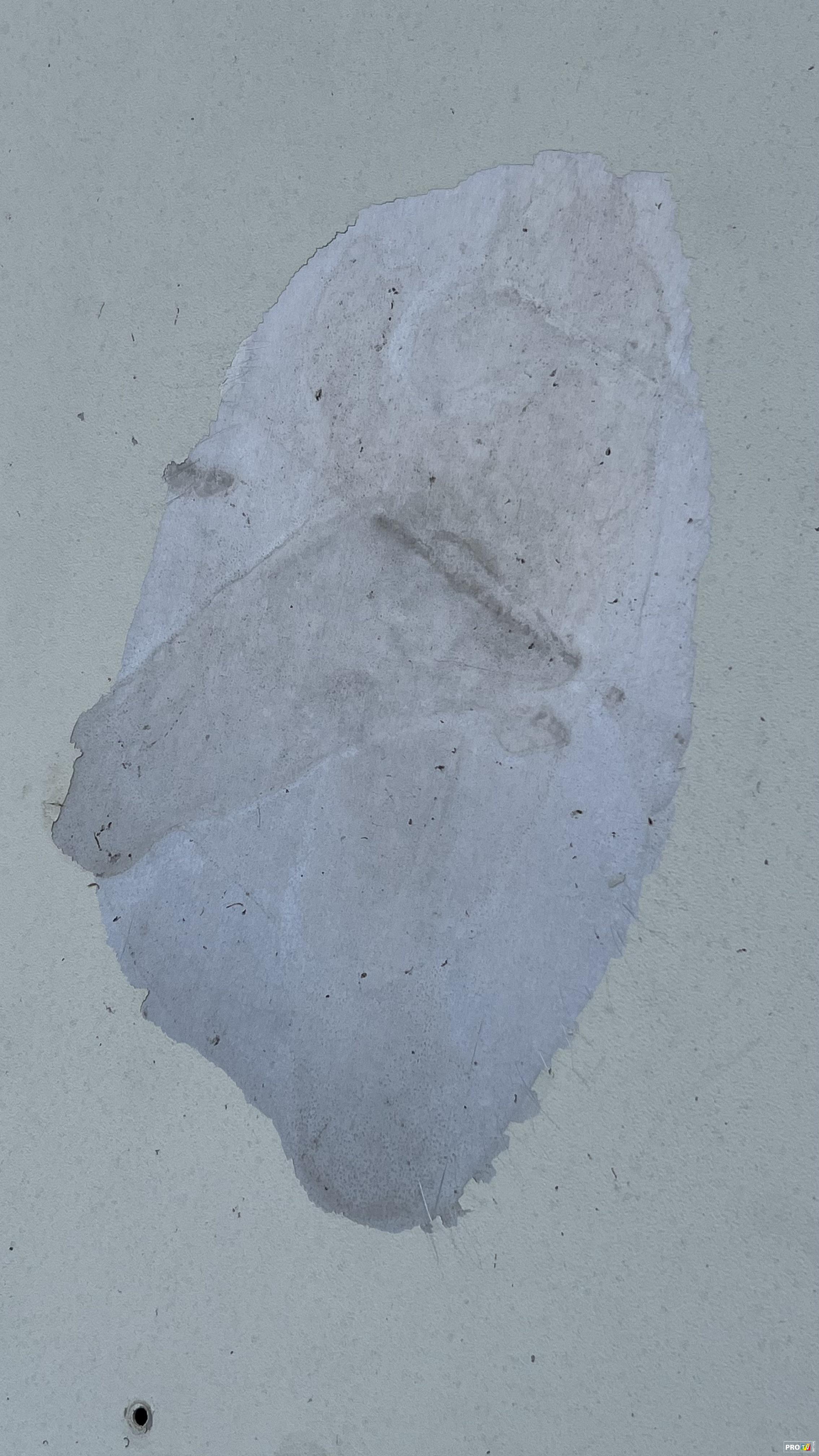

Вот теперь и я выкладу весь процесс реставрации офсетного зеркала СТВ 2,4м (240*270см)

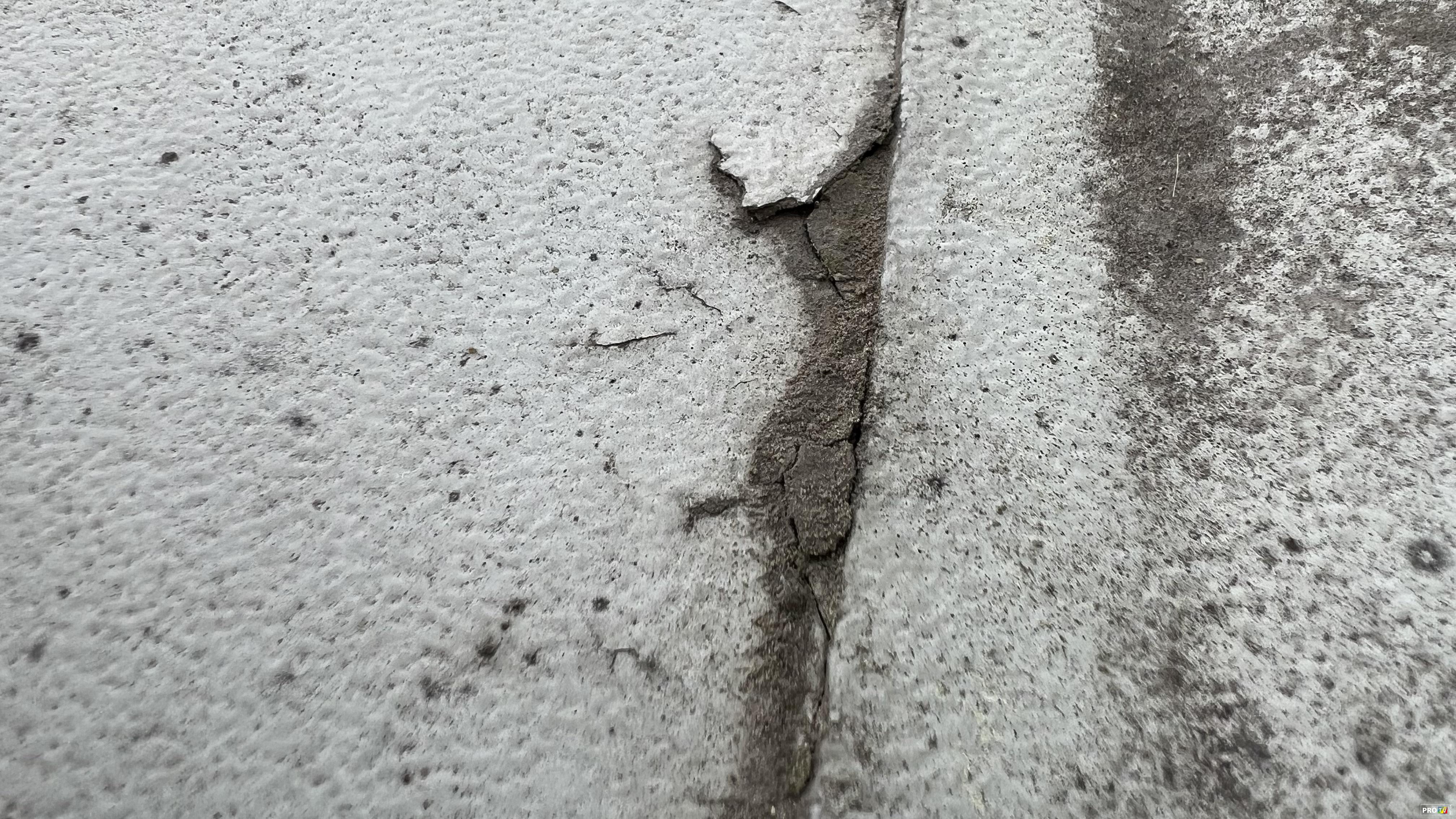

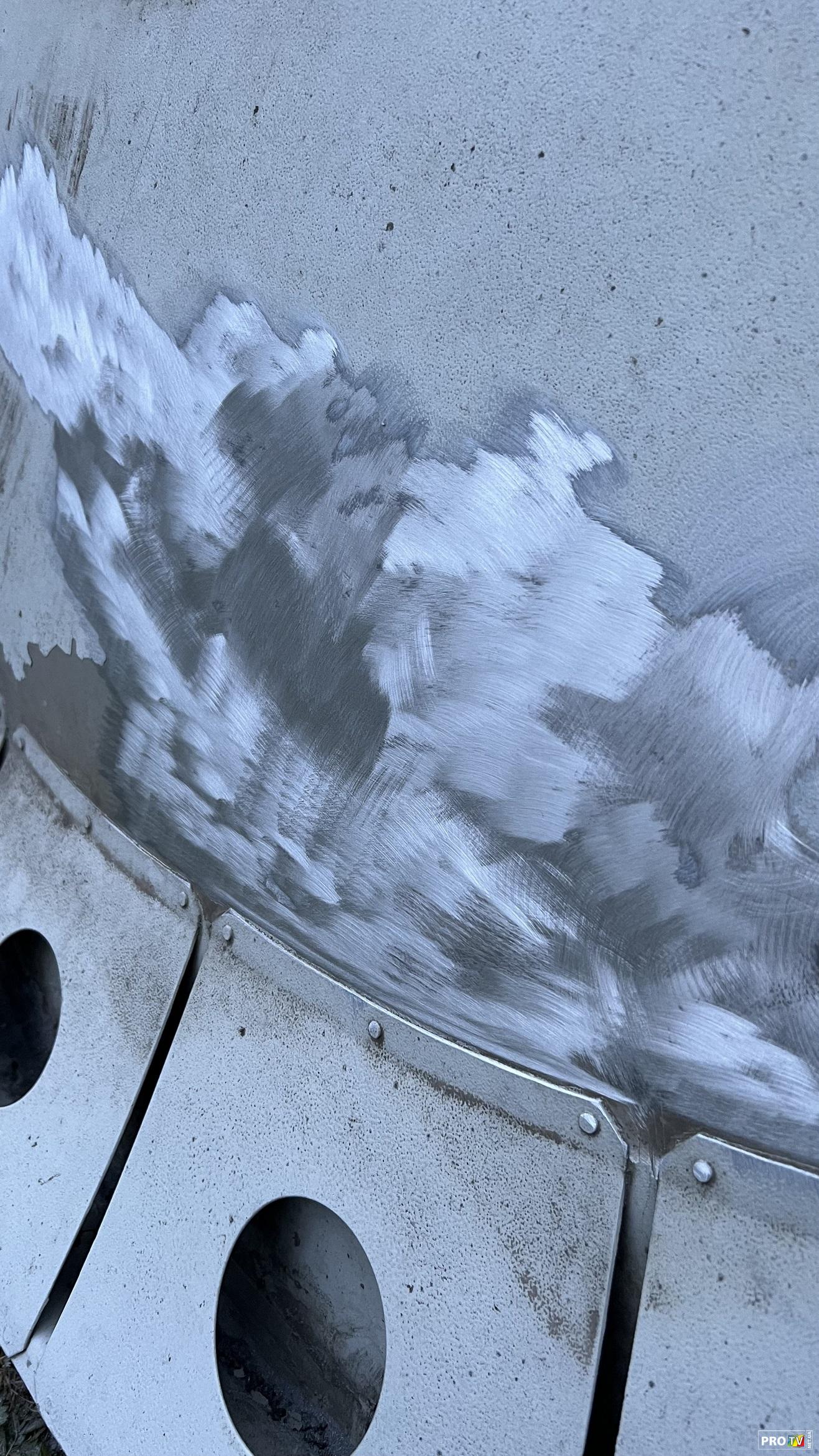

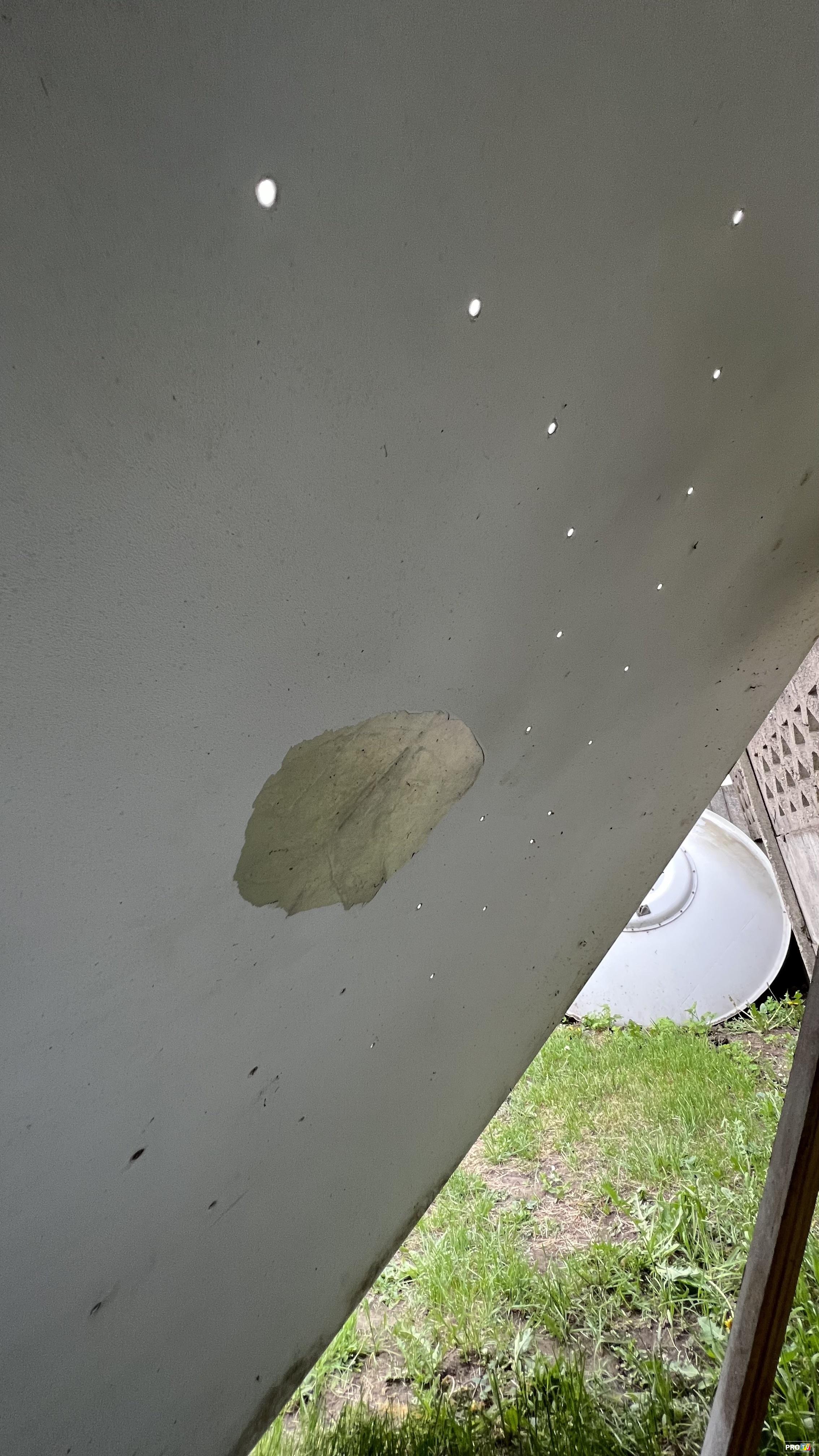

В данный пост войдёт весь хиппинг -это чистка,покраска,сборка.

_________________
Стационарный приём: C band 320 см.-мониторинг орбиты, C band 200 см. - 40.0°E, C band 180 см.-11.0°W; Ku band 150 см. - 7°E; 120 см. - 10°E; 85 см.-4.0°W + 4,8°E (мультифид); Ku band 85 см.-36.0°E.
Актуатор: Ku + С (мультифид) band 110 см. 90.0°E-31.0°E
uClan Denys H.265 Pro Combo, Openbox SX4, Openbox X-810, Satfinder SF-51
Samsung 40D6500

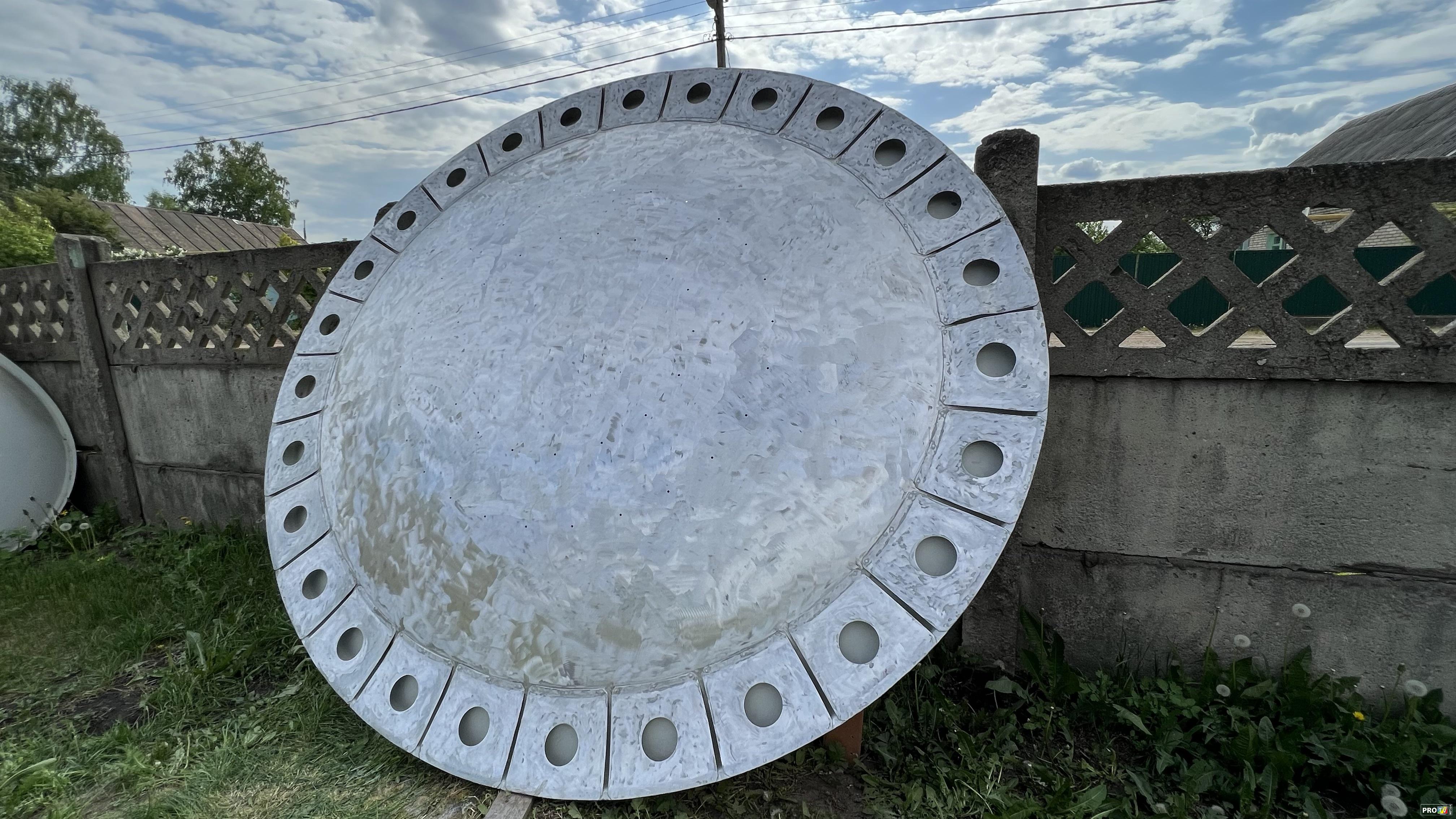

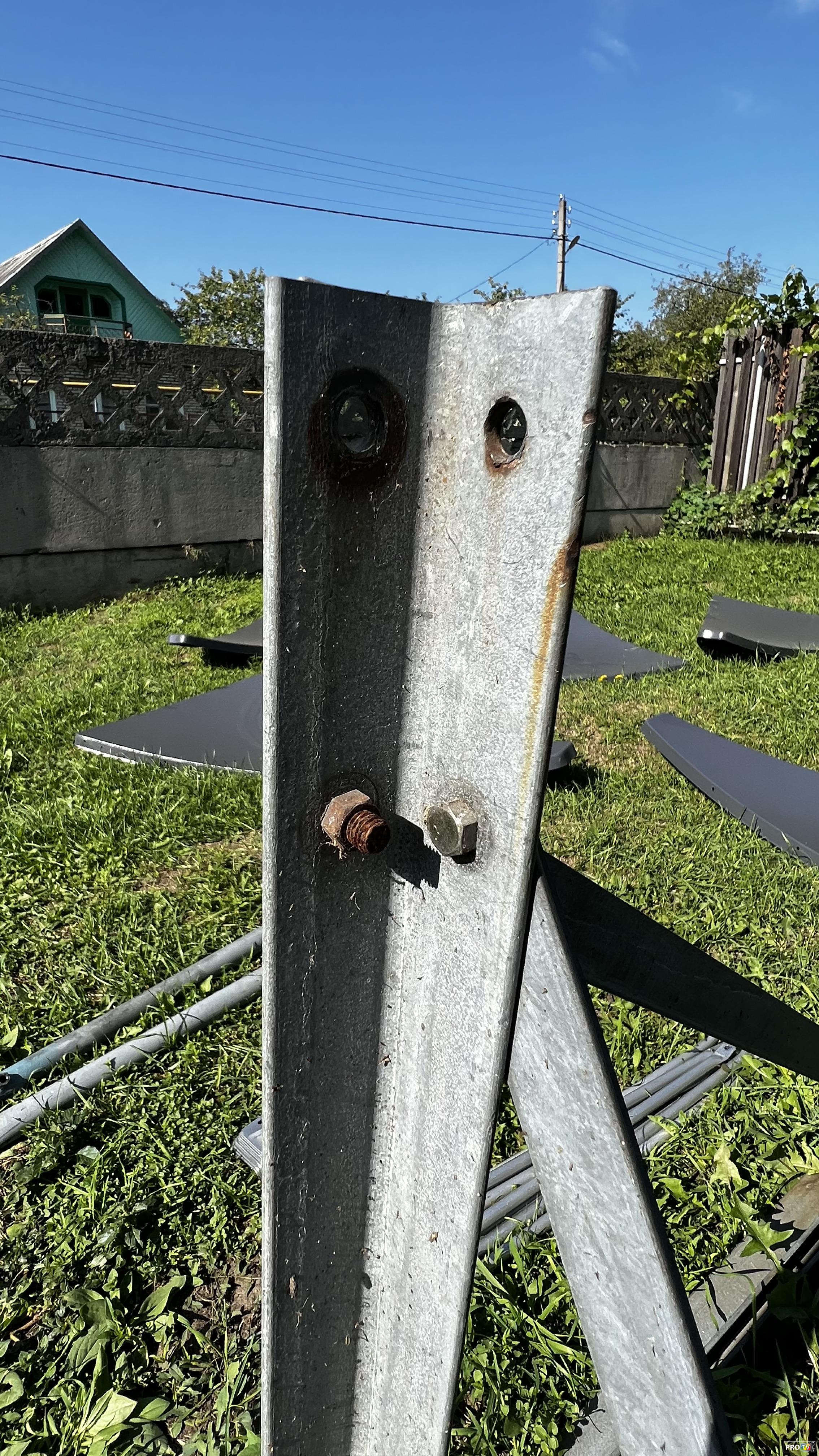

Решил разобрать этот прямофокус 3,2 м и реставрировать.

















https://www.youtube.com/shorts/ChtVNsndwE0
